高低壓配電工程是電力供電系統中的關鍵組成部分,負責將電能從發電廠傳輸?shù)阶罱K用戶。這個系統涉及多個部分,包括變壓器、開關柜、配電盤、電纜等。這些設備協同工作,確保電能的安全、可靠和高效傳輸。作為一家東莞電力工程公司,下面小編給大家簡單講解一下有關高低壓配電工程的知識。
高壓配電系統主要分為三部分:
1.高壓系統的概念
高壓:電壓等級為1000V及以上的電壓即為高壓。
高壓主要分為三類:
1.1發電電壓:
發電電壓是指發電廠產生的電能的電壓等級。這包括發電機產生的電壓,通常在6kV、10kV或15kV等范圍內。發電電壓的作用是將電能從發電廠傳輸?shù)阶冸娬尽?/span>
1.2輸送電壓:
輸送電壓是指從變電站到不同地區的電力輸送線路上的電壓等級。輸送電壓通常在35kV、110kV、220kV、380kV或500kV等范圍內。輸送電壓的作用是將電能從變電站傳輸?shù)讲煌鞘?、地區或工業區域。
1.3區域電壓:
區域電壓是指城市、地區或工業區域內的電力分配電壓等級。區域電壓通常在6kV或10kV等范圍內。區域電壓的作用是將電能從變電站傳輸?shù)浇K端用戶,如住宅、商業建筑和工廠。
一級影響:突然中斷供電將造成重大政治影響、人身傷亡和重大經濟損失的用電單位。例如,中央與國家的辦公機構、國家級的大會堂、國際候機廳等。
二級影響:突然斷電會造成人員傷亡和重大經濟損失、影響生產的用電單位。例如,市縣級醫院、高檔寫字樓、大型工礦企業等。
三級影響:不屬于一級和二級的供電用戶。

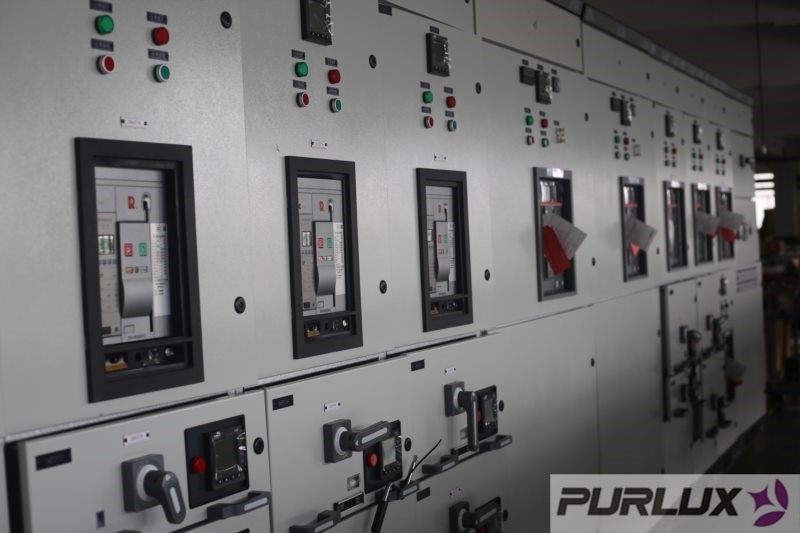

進線隔離柜:內置高壓隔離開關,保證高壓電器及裝置在檢修工作時的安全。
高壓進線柜:內置高壓斷路器,分斷、閉合電路,具備繼電保護功能。
壓變柜:內置電壓互感器,將10kV電壓變換成100V,提供儀表和二次控制回路的操作電源。
計量柜:內置電壓互感器、電流互感器、電能計量表等,計量電能消耗量。
饋電柜:出線柜,配電至變壓器。
聯絡柜:操縱兩路高壓母線的聯通或斷開。
直流屏:將交流電源轉化為直流電源,為高壓設備和二次回路提供操作、測量、保護用的直流電源。
低壓配電系統常用形式有放射式、樹干式和鏈式。主要設備包括變電所內的低壓進線柜、饋線柜、聯絡柜、電容補償柜,以及應急發電機組。
建筑物的防雷分為三個等級,涉及接閃器、引下線、接地裝置、浪涌保護器等。
