kyn28柜停電和送電操作詳細介紹

返回列表 作者: 瀏覽:- 發布日期:2023-04-08 09:54:05【

紫光電氣行業資訊                                                                     咨詢熱線:138-2690-2815

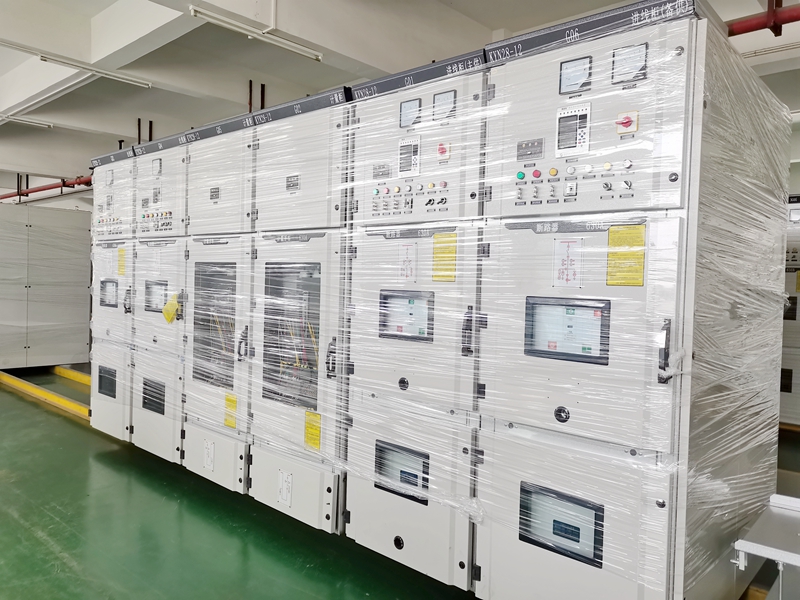

     KYN28高壓開關柜也叫kyn28柜、中置柜或者28柜,是一種移開式高壓開關柜。kyn28柜采用高開斷能力和低截流值真空斷路器作為主開關,結構先進、合理、緊湊,性能安全可靠,同時具備五防聯鎖功能。

kyn28柜停電和送電操作詳細介紹

KYN28開關柜五防聯鎖要求

  1. 1、防止帶負荷移動斷路器手車。斷路器手車只有在斷路器處于分閘狀態下,才能進行拉出或者推入工作位置的操作。

  2. 2、防止誤分合斷路器。斷路器手車只有在工作位置或者試驗位置時,斷路器才能進行分閘、合閘操作。

  3. 3、防止誤入帶電間隔。斷路器手車必須處理試驗位置,接地刀處于合閘狀態,才能打開后門。沒有接地刀的開關柜加裝后門電磁鎖,在高壓停電后才能打開后門。

  4. 4、防止帶接地刀送電。接地刀必須處于分閘位置時,斷路器手車才能推入工作位置,進行合閘操作。

  5. 5、防止帶電合接地刀。斷路器手車只有處于試驗位置時,接地刀才能進行合閘操作。

  6. KYN28開關柜送電操作步驟

  1. 1、通過轉運小車將斷路器手車推入開關柜,手車進柜時同時向內拉至把手Ⅱ位置將手車推入開關柜試驗位置,然后將手車的左右把手同時向外推至把手Ⅰ位置,使手車推進機構與開關柜可靠鎖定。

  2. 2、將手車的二次插頭插入28柜二次插座內,用扣件鎖定。

  3. 3、關閉kyn28柜前后門,打開接地刀操作活門,用接地刀操作手柄打開接地刀,抽出接地刀操作手柄,關閉接地刀操作活門,確認接地刀處于分閘狀態。

  4. 檢查儀表室的控制、合閘、信號、交流及母線電壓等電源開關處于合閘狀態,測量電源電壓在正常范圍后,關閉儀表室門。

  5. 4、用就地或遠程操作方式控制操作斷路器合、分各一次,確認斷路器控制回路及信號回路正常顯示。

  6. 5、打開手車機構操作活門,用手車推進搖把將手車推入開關柜工作位置,取出手車推進搖把并關閉機構操作活門。

  7. 6、就地或遠方操作方式控制操作斷路器合閘。

  8. 7、檢查KYN28高壓開關柜帶電顯示器是否正常,此時開關柜處于高壓帶電狀態,測量或觀察微機保護裝置是否處于正常范圍。

    KYN28開關柜電操作步驟

    1、用就地或遠方操作方式控制斷路器分閘。

    2、檢查28柜的帶電顯示器是熄滅,此時開關柜處于高壓出線側斷電,但高壓母線側仍處于帶電狀態(熱備用狀態)。

    3、打開手車機構操作活門,用手車推進搖把將手車退出至開關柜試驗位置,取出手車操作搖把并關閉手車機構操作活門。

    此時斷路器處于開關柜試驗位置,屬于停電待用狀態(冷備用狀態),再次送電時可省略送電操作程序的第12、3項操作步驟。

    操作注意事項

  9. 1、操作程序每一步完成后,必須確認開關柜及手車部件處于正常狀態后,才能進行下一步程序操作。以上程序在操作過程中,如遇到任何阻礙,不可強行操作,應檢查操作程序是否正確,排除其他故障后,才可繼續操作。

  1. 2、如用戶或設計對控制和操作方式有特殊要求時,應按設計要求進行控制和操作。

  2. 3、開關柜送電順序:計量或母線PT柜——進線柜——出線柜;開關柜停電順序:出線柜——進線柜——計量或母線PT柜。

  3. 4、PT手車、隔離手車、熔斷器手車進行進柜或出柜操作時可省略有關接地刀的操作步驟。

  4. 5、斷路器手車上的手動合閘、分閘按鈕及手動儲能裝置只在調試或檢修時使用。

  5. 6、用戶在通電運行后,應定期巡查、記錄設備運行狀況,如發現異常,及時停電檢修。

  6. 廣東紫光電氣有限公司是專業KYN28開關柜生產廠家,有近20年的生產經驗,工藝成熟,產品質量可靠。紫光kyn28柜產品資質齊全,嚴格按照供電規范要求生產,生產廠家直銷價格實惠。



紫光電氣是高低壓開關柜廠家,專業生產箱式變電站/中置柜/充氣柜/變壓器,電話:13826902815
